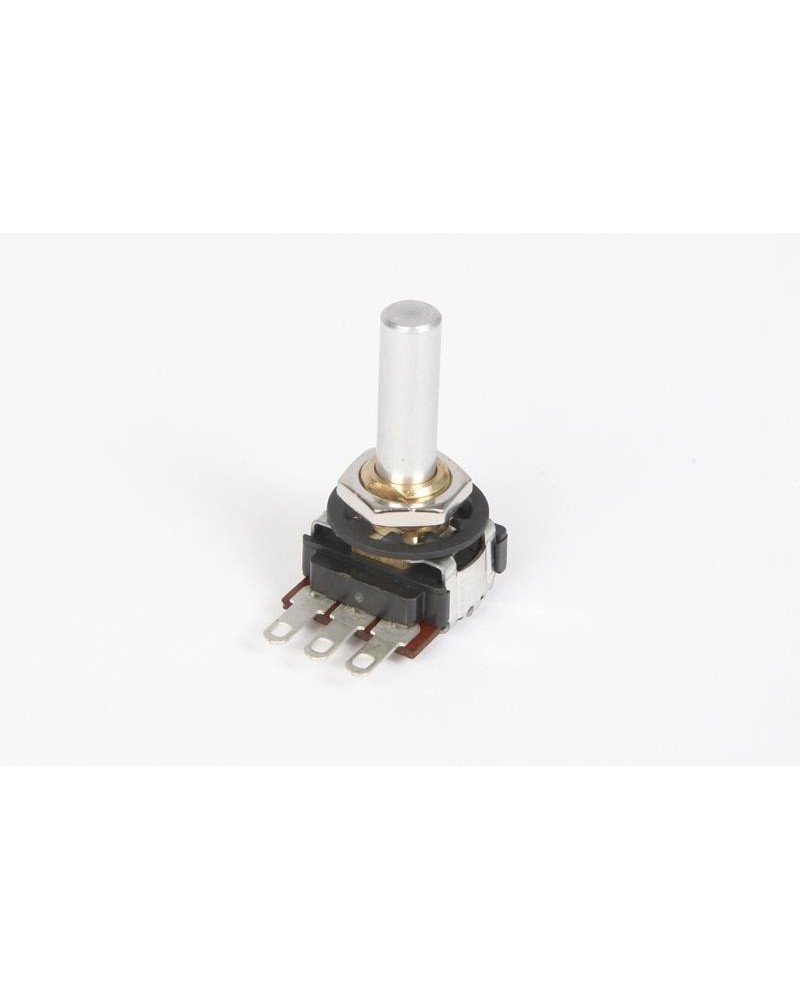

Rotary Encoder CTS288 short shaft

€7.60
Tax included

The Rotary Encoder CTS288 - Short is a robust and versatile mechanical encoder designed for applications requiring a more compact form factor while maintaining high performance in consumer electronics, commercial appliances, and communication equipment. Read more

available.pngAvailability IN STOCK

shipped.pngShipping 1-3 business days

tape-measure.pngSpecifications 16mm size, compact version with short shaft, optional 2-bit incremental or 4-bit absolute, 16 detents per revolution.

package.pngProtected and Secure Packaging!

Quantity
check In Stock

Main Features:

  • Robust Construction: Designed for durability in compact applications.
  • Encoder Options: Available in 2-bit incremental or 4-bit absolute configurations.
  • Short Shaft: Ideal for applications with limited space.
  • Detent Positions: Models with 16 detents per revolution for tactile feedback.
  • Continuous Rotation: Allows for seamless 360-degree rotation.
  • Mounting Flexibility: Features bushing mount with solder lug or PCB terminals.
  • RoHS Compliant: Meets environmental and safety standards.

Technical Specifications:

  • Shaft Diameter: 1/4 inch (6.35mm)
  • Shaft Length Options: Short shaft version available
  • Detents per Revolution: 16 detents, providing 1 pulse per detent
  • Rotational Life: Rated for 50,000 cycles, ensuring longevity
  • Contact Resistance: ≤0.05Ω (initial)
  • Insulation Resistance: DC 500V-1000MΩ minimum
  • Voltage Rating: 150mA at 250VAC/DC, 300mA at 110VAC/DC

Ideal For:

  • Consumer portable electronics for precise input control
  • Commercial appliances requiring reliable control in compact spaces
  • Instrument amplifiers and guitar effects for accurate adjustments in tight spaces
  • Keyboards and synthesizers for parameter control in compact setups
  • Communications equipment needing dependable performance in a small form factor
